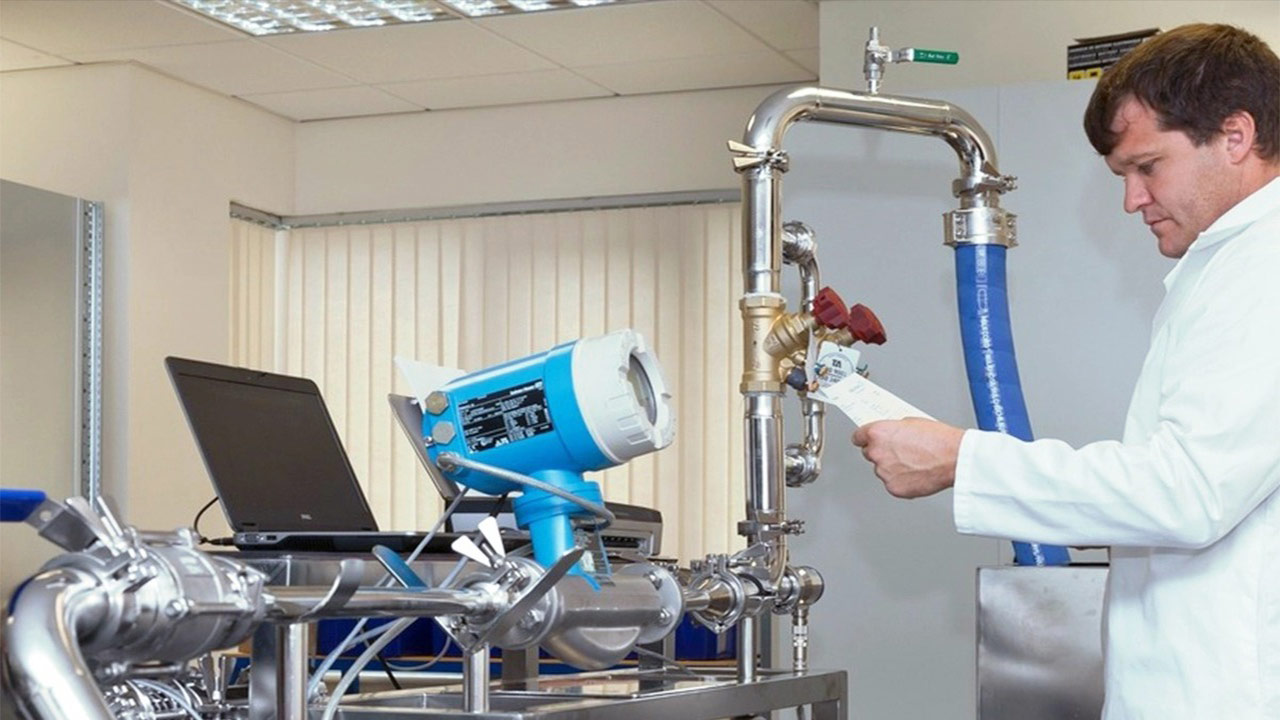

آیا میدانید دقت اندازه گیری در سیستمهای صنعتی تا چه حد میتواند بر کیفیت نهایی محصول تاثیر بگذارد؟ در صنایع مختلف، از داروسازی گرفته تا پتروشیمی، فلومترهای الکترومغناطیسی ابزار حیاتی برای کنترل دقیق جریان سیالات محسوب میشوند. با توجه به این اهمیت، کالیبراسیون فلومتر الکترومغناطیسی به عنوان یک اقدام ضروری شناخته میشود؛ فرآیندی که در آن عملکرد دستگاه با مرجعی معتبر مقایسه و تنظیم میشود تا از صحت و دقت اندازه گیریها اطمینان حاصل گردد. این کالیبراسیون نه تنها خطاهای احتمالی را کاهش میدهد، بلکه موجب افزایش اعتماد به دادههای اندازه گیری شده میشود.
اما چطور میتوان مطمئن شد که این فرآیند به درستی انجام شده است؟ استفاده از تجهیزات مرجع با دقت بالا، مستندسازی دادهها، بررسی انحرافات و تحلیل نتایج از مراحل کلیدی این روند هستند. انجام دورهای این عملیات باعث میشود دستگاه دقت خود را در طول زمان حفظ کند. در صورت غفلت از این موضوع، حتی بهترین فلومترها نیز دچار خطای تدریجی خواهند شد. بنابراین، اجرای یک برنامه منظم و مهندسی شده، تضمینی برای کارایی مداوم و پایدار دستگاه در شرایط واقعی خواهد بود.
کالیبراسیون چیست؟
کالیبراسیون در واقع فرآیندی دقیق و مهندسی شده برای سنجش میزان صحت ابزارهای اندازه گیری است. در این فرآیند، عملکرد دستگاه با یک استاندارد مشخص و معتبر مقایسه میشود تا میزان خطای احتمالی آن مشخص گردد. اما چرا این موضوع تا این اندازه اهمیت دارد؟ چون کوچکترین خطا در اندازه گیری میتواند در بسیاری از صنایع از پزشکی و داروسازی گرفته تا نفت، گاز و هوافضا منجر به تصمیم گیری نادرست و حتی زیانهای جبران ناپذیر شود.
کالیبراسیون فقط یک کنترل ساده نیست؛ بلکه تضمینی است بر اینکه ابزار شما دقیق، قابل اعتماد و مطابق با استانداردهای جهانی عمل میکند. این کار باید به صورت دورهای انجام شود تا در طول زمان، دقت دستگاه حفظ شود. نتیجه نهایی این فرآیند، افزایش کیفیت محصول، بهبود ایمنی و کاهش هزینههای ناشی از خطاهای اندازه گیری است.
دلایل کالیبره کردن فلومتر الکترومغناطیسی
فلومترهای الکترومغناطیسی، ابزارهایی بسیار دقیق در اندازه گیری جریان سیال هستند، اما با گذشت زمان ممکن است دچار افت دقت یا تغییر عملکرد شوند. برای جلوگیری از بروز خطاهای فنی و هزینهبر، کالیبراسیون منظم آنها ضروری است. این کار نه تنها دقت دستگاه را حفظ میکند، بلکه از بروز مشکلاتی در فرآیندهای صنعتی جلوگیری میکند. در ادامه به مهمترین دلایل انجام این فرآیند میپردازیم:
افزایش دقت و اطمینان در اندازه گیری
دستیابی به دقت بالا در اندازه گیری جریان، یکی از پایههای اصلی کنترل فرآیندهای صنعتی است. وقتی فلومتر به درستی کالیبره شده باشد، دادههایی که ارائه میدهد بسیار قابل اعتمادتر و دقیقتر خواهند بود. این امر نه تنها باعث کاهش خطاهای عملیاتی میشود، بلکه تصمیم گیری در زمینه تولید، کنترل کیفیت یا حتی ایمنی را هدفمندتر میکند. با آموزش کالیبراسیون فلومتر الکترومغناطیسی، متخصصان یاد میگیرند چگونه شرایط واقعی کارکرد را شبیه سازی کرده و دستگاه را بر اساس آن تنظیم کنند. دقت اندازه گیری در برخی صنایع، نظیر تولید دارو، مواد شیمیایی یا انرژی، اهمیت حیاتی دارد. کوچکترین انحراف ممکن است به آسیبهای مالی یا حتی جانی منجر شود. از این رو، کالیبراسیون دقیق گامی ضروری در راستای افزایش ایمنی و بهرهوری است. این دقت در نهایت به افزایش اعتماد کاربران به سیستم اندازه گیری منجر خواهد شد.
رعایت استانداردها و الزامات قانونی
در اغلب صنایع، استانداردها و مقررات الزام آور هستند و بدون رعایت آنها، ادامه فعالیت ممکن نیست. سازمانها موظفاند اطمینان دهند که ابزارهای اندازه گیریشان، از جمله فلومترها، طبق مراجع رسمی کالیبره شدهاند. در صورت عدم انجام این فرآیند، خطر مردود شدن در ممیزیها و بازرسیهای فنی بسیار بالا خواهد بود. بسیاری از قراردادهای صنعتی نیازمند گواهیهای معتبر کالیبراسیون هستند تا صحت دادهها قابل استناد باشد. این اسناد همچنین در پروندههای فنی پروژهها نگهداری شده و در ارزیابیهای بعدی مرجع قرار میگیرند. رعایت استانداردها نشان دهنده مسئولیت پذیری سازمان نسبت به کیفیت و ایمنی عملکرد است. حتی در فرآیندهای صادراتی نیز، وجود مدارک معتبر کالیبراسیون از الزامات اولیه به شمار میرود. بنابراین، پیروی از الزامات قانونی نه تنها ضروری، بلکه نشانه بلوغ فنی سازمان است.
جلوگیری از خسارت و هدر رفت
در شرایطی که هر قطره سیال یا هر ثانیه زمان ارزش اقتصادی دارد، اندازه گیری دقیق جریان اهمیت ویژهای پیدا میکند. فلومترهایی که به درستی کالیبره نشدهاند، ممکن است اطلاعات اشتباهی ارائه دهند که منجر به اتلاف منابع یا کاهش بازدهی تجهیزات شود. این خطاها به خصوص در صنایعی که با مواد گران قیمت یا خطرناک سر و کار دارند، میتواند خسارتبار باشد. با کالیبراسیون دورهای میتوان این خطاهای پنهان را شناسایی و اصلاح کرد. در نتیجه، راندمان کلی سیستم افزایش یافته و از هزینههای ناخواسته جلوگیری میشود. کالیبراسیون به عنوان یک راهکار پیشگیرانه، جلوی خرابیهای زودرس تجهیزات و توقفهای ناگهانی را میگیرد. از طرفی، مصرف انرژی و مواد اولیه نیز بهینهتر میشود. بنابراین، این فرآیند در واقع سرمایه گذاری برای حفظ منابع و جلوگیری از ضررهای بلندمدت است.

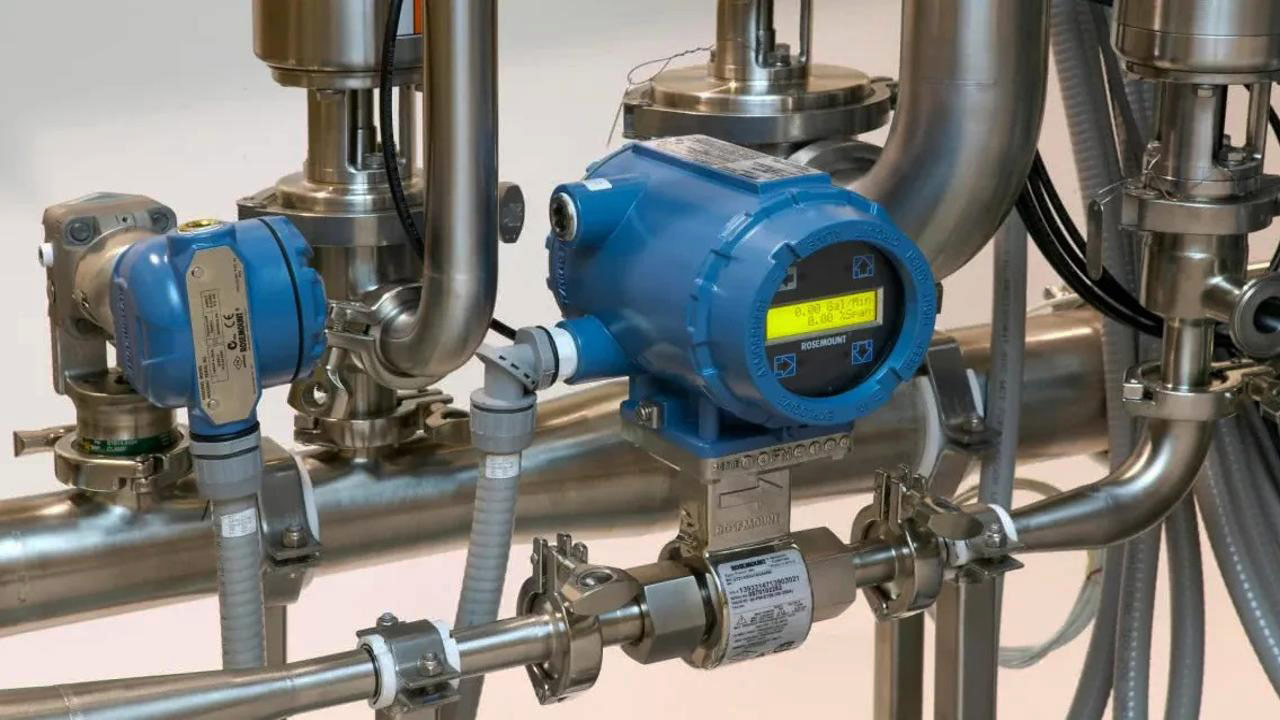

استانداردهای کالیبراسیون فلومتر
برای اینکه دقت و صحت عملکرد فلومتر الکترومغناطیسی تأیید شود، باید فرآیند کالیبراسیون آن طبق استانداردهای جهانی انجام گیرد. این استانداردها تضمین میکنند که دستگاهها در شرایط مشخص و قابل اطمینان مورد بررسی قرار میگیرند. در ادامه با سه استاندارد معتبر بینالمللی در این زمینه آشنا میشویم:
ISO 17025
این استاندارد بینالمللی معیار اصلی برای ارزیابی توانمندی فنی آزمایشگاههای کالیبراسیون در سراسر جهان است. در ایران نیز بسیاری از آزمایشگاههای معتبر بر پایه الزامات ISO 17025 فعالیت میکنند تا قابلیت اطمینان اندازه گیریهای خود را ثابت کنند. داشتن این گواهی به این معناست که تمامی فرایندهای کالیبراسیون تحت کنترل دقیق، قابل ردیابی و مطابق با روشهای تاییدشده انجام میشود. این استاندارد شامل ارزیابی مهارت پرسنل، تجهیزات، روشهای اندازه گیری و همچنین شرایط محیطی است. در واقع، ISO 17025 تضمین میکند که نتایج به دست آمده نه تنها دقیق، بلکه در هر زمان قابل تکرار هستند. انتخاب آزمایشگاهی با این اعتبارنامه، احتمال بروز خطا در اندازه گیری را به حداقل میرساند. از همین رو، این گواهی یکی از مهمترین معیارهای انتخاب آزمایشگاه در ایران محسوب میشود.
ISO 4185
استاندارد ISO 4185 به طور خاص برای کالیبراسیون فلومترهایی طراحی شده که جریان سیال را بر پایه حجم اندازهگیری میکنند. در این روش، حجم دقیق مایعی که از فلومتر عبور میکند با مقدار خوانده شده روی دستگاه مقایسه شده و خطای آن محاسبه میشود. این فرآیند ساده ولی دقیق، یکی از رایجترین روشهای کالیبراسیون در آزمایشگاههای ایرانی است، مخصوصاً برای فلومترهای مغناطیسی، توربینی یا روتامترها. از آنجایی که حجم قابل اندازه گیری مستقیم و تکرار پذیر است، این استاندارد دقت بالایی ارائه میدهد. در بسیاری از صنایع کشور، از جمله صنایع غذایی، آب و فاضلاب، و داروسازی، ISO 4185 به عنوان مرجع اصلی کالیبراسیون انتخاب میشود. سادگی اجرا در کنار قابلیت ردیابی دادهها، این روش را بسیار محبوب کرده است. همچنین، پیروی از آن با بسیاری از استانداردهای بینالمللی دیگر هم راستا است.
API MPMS Chapter 4
این بخش از استانداردهای API که توسط موسسه نفت آمریکا تدوین شده، راهنمای اصلی برای کالیبراسیون دقیق فلومترها در صنعت نفت و گاز است. تمرکز آن بر روی مایعات هیدروکربنی نظیر نفت خام، فرآوردههای پالایش شده و سوختهاست که اندازه گیری دقیق آنها اهمیت اقتصادی بالایی دارد. API MPMS Chapter 4 به شرکتها کمک میکند تا اطمینان حاصل کنند دادههای جریانشان از نظر قانونی، مالی و عملیاتی معتبر و قابل اتکا هستند. این استاندارد به طور خاص برای تجهیزات با دقت بالا مانند فلومترهای اولتراسونیک، توربینی و الکترومغناطیسی در نظر گرفته شده است. در ایران، بسیاری از پالایشگاهها و پتروشیمیها فرآیندهای اندازه گیری خود را مطابق با همین استاندارد طراحی و اجرا میکنند. بهره گیری از این استاندارد موجب کاهش اختلافهای معاملاتی در تحویل و دریافت سیالات میشود. همچنین با رعایت آن، امکان تطابق با الزامات بینالمللی فراهم میگردد.

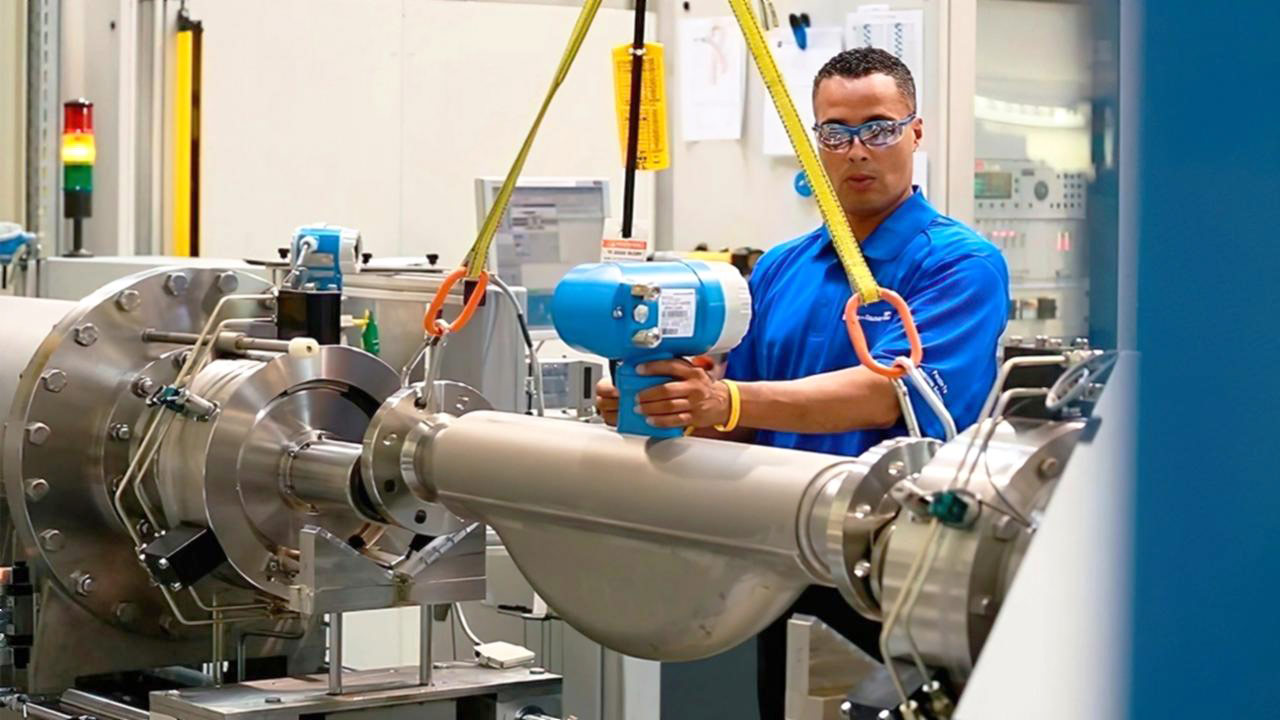

مراحل کالیبراسیون فلومتر الکترو مغناطیسی
کالیبراسیون دقیق فلومترهای الکترومغناطیسی نیازمند طی مراحلی منظم و مهندسی شده است تا از عملکرد صحیح و بدون خطای دستگاه اطمینان حاصل شود. این مراحل باید در شرایط کنترل شده، با رعایت استانداردهای بینالمللی انجام گیرد. هر مرحله تاثیر مستقیمی بر دقت نهایی دارد و انجام ناصحیح حتی یکی از آنها میتواند کل فرآیند را تحت تأثیر قرار دهد. در ادامه، مراحل اصلی این فرآیند را با زبانی ساده و کاربردی مرور میکنیم:
آماده سازی و نصب فلومتر
نخستین قدم برای کالیبراسیون، آماده سازی محیط و نصب صحیح فلومتر در مسیر جریان است. باید مطمئن شد که لوله کشی به درستی اجرا شده و هیچ گونه نشتی، هواگرفتگی یا ناپیوستگی در مسیر وجود ندارد. بدنه فلومتر باید تمیز و عاری از ذرات رسوبی یا خوردگی باشد تا دقت عملکرد حفظ شود. همچنین، رعایت جهت جریان مطابق با فلش روی بدنه دستگاه الزامی است. اتصال سیم کشی و زمین کردن مناسب از دیگر موارد مهم این مرحله است. کوچکترین اختلال در نصب، میتواند باعث بروز خطای اندازه گیری در مراحل بعدی شود. در این مرحله زیرساخت دستگاه برای ورود به کالیبراسیون آماده میگردد.
تنظیم جریان مرجع استاندارد
در این بخش، سیالی با دبی مشخص از طریق سیستم پمپاژ استاندارد عبور داده میشود تا یک مرجع برای مقایسه فراهم شود. دستگاه مرجع که دقت بالایی دارد (معمولاً یک فلومتر مرجع وزنی یا حجمی)، در مسیر قرار میگیرد تا جریان واقعی را اندازه گیری کند. شرایط محیطی مانند دما، فشار و ویسکوزیته باید پایدار و کنترل شده باشند. هرگونه نوسان در جریان میتواند صحت اندازه گیری را تحتتأثیر قرار دهد. تجهیزات کنترل جریان مانند شیرهای تنظیم دبی نیز باید با دقت عمل کنند. هماهنگی کامل بین دستگاه مرجع و فلومتر تحت آزمون در این مرحله بسیار حیاتی است. در واقع، این مرحله پایه گذار مقایسه دقیق در ادامه مسیر است.
اندازه گیری و ثبت داده ها
در این مرحله، همزمان با عبور سیال از فلومتر تحت تست و فلومتر مرجع، مقادیر خروجی هر دو ثبت میشود. این کار معمولاً در بازههای زمانی مشخص و در چند سطح دبی مختلف انجام میگیرد. برای افزایش دقت، اندازه گیریها چند بار تکرار و میانگین گیری میشود. ثبت دما، فشار، و شرایط محیطی نیز اهمیت زیادی دارد، زیرا روی دقت نهایی تاثیر میگذارند. استفاده از سیستمهای ثبت خودکار یا دیتالاگر باعث میشود خطای انسانی کاهش یابد. این مرحله همان بخشیست که دادههای خام برای تحلیل کالیبراسیون را فراهم میکند. نحوه کالیبراسیون فلومتر الکترومغناطیسی در این مرحله نقش محوری در تعیین صحت دادهها دارد.
مقایسه نتایج فلومتر با مرجع و محاسبه خطا
با داشتن دادههای دقیق از فلومتر تحت آزمون و دستگاه مرجع، اکنون نوبت به مقایسه مقادیر میرسد. تفاوت بین دادهها به عنوان خطای اندازه گیری در نظر گرفته میشود و معمولاً به صورت درصدی از دبی واقعی محاسبه میگردد. این خطا ممکن است در دبیهای مختلف، متفاوت باشد و همین موضوع نیاز به تحلیل آماری دادهها را برجسته میسازد. چنانچه اختلافها در محدوده قابل قبول باشند، دستگاه تأیید میشود. اما اگر خطا از حد مجاز فراتر رود، نیاز به اصلاح وجود دارد. محاسبه خطا از مهمترین بخشهای کالیبراسیون است و پایه تصمیم گیری برای مراحل بعدی خواهد بود.
اصلاح تنظیمات در صورت نیاز
اگر نتایج تحلیل نشان دهد که فلومتر انحراف قابل توجهی نسبت به مقدار واقعی دارد، اصلاحات باید اعمال شوند. این تنظیمات میتوانند شامل اصلاح ضریب کالیبراسیون (K-Factor)، تنظیم نقطه صفر یا بازنگری در نرم افزار داخلی دستگاه باشند. اعمال این تغییرات باید مطابق با دستورالعمل سازنده انجام گیرد تا از خطای بیشتر جلوگیری شود. گاهی تنظیمات با استفاده از نرم افزارهای اختصاصی انجام میشود که امکان تصحیح دقیقتری را فراهم میسازد. همچنین ممکن است نیاز به تکرار مجدد آزمون باشد تا از درستی تغییرات اطمینان حاصل گردد. این مرحله، نقطه نهایی برای رساندن دستگاه به دقت قابل قبول است.
ثبت گزارش و صدور گواهی کالیبراسیون
در پایان، تمام مراحل انجام شده همراه با دادهها، تحلیلها و اصلاحات انجام شده در قالب یک گزارش رسمی تدوین میشود. این گزارش باید شامل اطلاعات فنی فلومتر، شرایط محیطی، تجهیزات مرجع و خطاهای محاسبه شده باشد. سپس گواهی کالیبراسیون صادر میگردد که نشان دهنده صحت عملکرد دستگاه تا دوره بعدی کالیبراسیون است. این گواهی معمولاً دارای اعتبار یک ساله بوده و برای ممیزیها و بازرسیهای فنی بسیار حیاتی است. سازمانهایی که به دقت اندازه گیری وابستهاند، بدون این گواهی قادر به ادامه فعالیت نخواهند بود. مستند بودن فرآیند، نقش کلیدی در اعتبارسنجی فلومتر دارد.
عوامل موثر بر قیمت کالیبراسیون فلومتر الکترومغناطیسی
هزینه کالیبراسیون فلومترهای الکترومغناطیسی به عوامل مختلفی بستگی دارد که هر کدام میتوانند نقش مهمی در تعیین قیمت نهایی ایفا کنند. از نوع و سایز فلومتر گرفته تا محل انجام عملیات، همگی بر زمان، تجهیزات مورد نیاز و پیچیدگی فرآیند اثر میگذارند. آشنایی با این عوامل به کارفرما کمک میکند تا تصمیم دقیقتری بگیرد و هزینهها را بهتر مدیریت کند. در ادامه مهمترین این عوامل را مرور میکنیم:
سایز و مدل فلومتر
هرچه سایز فلومتر بزرگتر باشد، اجرای فرآیند کالیبراسیون پیچیدهتر و زمان برتر خواهد بود. فلومترهای بزرگ نیاز به دبی بالاتر و تجهیزات حجیمتری دارند که به طور مستقیم بر هزینه تمام شده تأثیر میگذارد. مدل دستگاه نیز در تعیین روش و ابزار کالیبراسیون نقش دارد؛ برای مثال، مدلهای خاص با خروجی دیجیتال، تنظیمات نرم افزاری متفاوتی دارند. همچنین برخی مدلها به واسطهای ارتباطی خاص یا پروتکلهای صنعتی وابستهاند که نیاز به تخصص بیشتری دارند. در نتیجه، مدلهای صنعتی و خاص هزینه بیشتری دارند. این تفاوتها حتی در میزان سیال مورد نیاز برای تست هم مشهود است. پس نمیتوان برای همه مدلها یک قیمت واحد در نظر گرفت.
دقت مورد نیاز و تعداد نقاط کالیبراسیون
اگر دقت نهایی اندازه گیری برای کاربرد شما حیاتی باشد، باید کالیبراسیون در چندین نقطه و با تکرار انجام گیرد. این کار زمان بیشتری میطلبد و نیازمند تجهیزات دقیقتری است. تعداد نقاط آزمون بیشتر، تحلیل دادههای بیشتری را نیز میطلبد که فرآیند را فنیتر و طولانیتر میکند. همچنین هر چه محدوده دبی وسیعتر باشد، تنظیم جریان و تست در نقاط بیشتر، پیچیدگی کار را افزایش میدهد. این یعنی نه تنها زمان تست بیشتر میشود، بلکه احتمال تنظیمات مجدد یا اعمال تصحیح نیز وجود دارد. در یکی از مراحل، ممکن است نیاز به تکرار فرآیند وجود داشته باشد تا از صحت نتیجه مطمئن شوند. در این شرایط، هزینه نهایی طبیعتاً بالاتر خواهد رفت.
برند و کشور سازنده
برندهای مطرح جهانی مانند Endress+Hauser، Yokogawa یا ABB معمولاً از فناوریها و نرم افزارهای اختصاصی بهره میبرند که برای کالیبراسیون آنها به ابزار و دانش فنی خاصی نیاز است. برخی از این دستگاهها فقط توسط نمایندگان مجاز یا متخصصین آموزش دیده قابل کالیبره هستند. کشور سازنده نیز در دسترسی به مستندات فنی و قطعات جانبی تاثیرگذار است. برای مثال، تجهیزات اروپایی معمولاً نیاز به مراجع استاندارد دقیقتری دارند. در مقابل، دستگاههایی که در داخل کشور ساخته میشوند یا از برندهای رایجتر هستند، کالیبراسیون سادهتری دارند و هزینه کمتری به دنبال دارند. این تفاوتها در زمان اجرا و میزان تجهیزات مصرفی نیز مشهود است.
محل انجام کالیبراسیون
کالیبراسیون میتواند در آزمایشگاه یا در محل نصب فلومتر انجام شود که انتخاب هر یک از این روشها بر قیمت نهایی اثر دارد. انجام فرآیند در محل نصب (On-site) معمولاً به دلیل نیاز به حمل تجهیزات، اعزام نیرو و آماده سازی شرایط، گرانتر از کالیبراسیون در آزمایشگاه است. در مقابل، کالیبراسیون در آزمایشگاه با کنترل دقیقتر شرایط محیطی و استفاده از تجهیزات ثابت، دقت بالاتری دارد. البته در برخی پروژهها به دلیل محدودیت جابجایی دستگاه یا حساسیت فرایند، گزینه کالیبراسیون در محل تنها انتخاب ممکن است. این مسئله میتواند باعث افزایش هزینه به دلیل شرایط خاص اجرای پروژه شود. پس انتخاب محل انجام، برحسب نیاز پروژه و امکانات موجود، از عوامل تعیین کننده هزینه است.
