در دنیای صنعتی امروز، آگاهی و تسلط بر ابزارهای اندازهگیری برای تکنسینها امری حیاتی است. یکی از پرکاربردترین ابزارها در سیستمهای هیدرولیک و پنوماتیک، گیج فشار است. دقت در خواندن گیج فشار نه تنها موجب بهینه سازی عملکرد سیستم میشود، بلکه از بروز خطرات احتمالی نیز جلوگیری میکند. برای تفسیر صحیح مقادیر، تکنسین باید ابتدا نوع مقیاس، موقعیت صفر و محدوده عملیاتی دستگاه را به خوبی بشناسد. نحوه قرارگیری چشم در راستای عقربه، نقش مهمی در صحت خوانش دارد. فشار لحظهای، نوسانات عقربه و علائم هشداردهنده نیز باید با دقت بررسی شوند. یک تکنسین حرفهای، تنها به عدد قانع نمیشود، بلکه مفهوم پشت آن را تحلیل میکند. گیج فشار، فقط یک عدد نشان نمیدهد؛ بلکه داستانی از وضعیت سیستم را بازگو میکند. برای همین است که دقت، توجه و تجربه در کنار آموزش درست، کلید موفقیت در کار با این ابزار ظاهراً ساده اما حیاتی است.

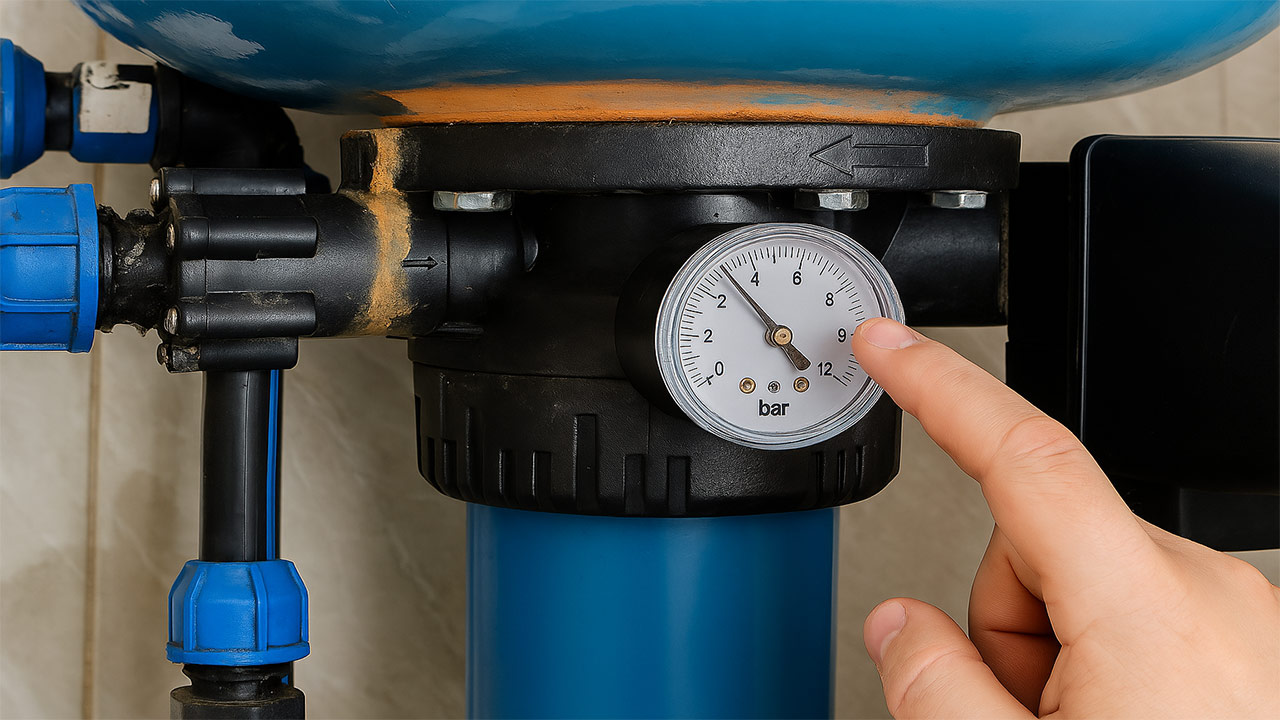

روش صحیح خواندن اعداد روی صفحه گیج فشار
برای هر تکنسینی که با تجهیزات صنعتی سروکار دارد، یکی از مهارتهای ضروری، درک درست از مقادیر نمایش داده شده روی گیج فشار است. این مهارت، نقش مهمی در حفظ ایمنی و عملکرد مطلوب سیستمها دارد. خواندن دقیق گیج، فقط نگاه کردن به عقربه نیست؛ بلکه دانشی ترکیبی از دقت، توجه به جزئیات و شناخت ابزار است.
نگاه مستقیم و روبهرو به صفحه
برای به دست آوردن عدد صحیح از گیج فشار، اولین نکته این است که صفحه را دقیقاً از زاویه مستقیم مشاهده کنید. اگر زاویه دید شما کمی از بالا، پایین یا کنارهها باشد، عقربه ممکن است در موقعیتی دیده شود که با عدد واقعی تفاوت دارد. این پدیده به خطای “پارالاکس” معروف است. دیدن گیج از زاویه اشتباه میتواند شما را دچار خطای چندین واحدی کند، به ویژه در مقادیر بالا یا حساس. برای جلوگیری از این موضوع، چشم باید در سطحی هم راستا با مرکز صفحه قرار گیرد. برخی گیجها دارای آینهی کوچک پشت عقربه هستند تا درستی زاویه دید را مشخص کنند. وقتی عقربه و تصویر آن در آینه برهم منطبق شوند، زاویه دید شما کاملاً صحیح است.
بررسی مقیاس و واحد اندازهگیری
گیج فشار ممکن است بر اساس چندین واحد استاندارد مثل بار، psi یا کیلوپاسکال مدرج شده باشد. این تنوع در واحدها، اگر به درستی بررسی نشود، باعث تفسیر اشتباه عدد خوانده شده میشود. پیش از هرگونه تصمیم گیری بر اساس فشار، اطمینان حاصل کنید که از واحد مورد استفاده در سیستمتان آگاهی کامل دارید. به ویژه در سیستمهای صنعتی که بین واحدها تفاوتهای بزرگی وجود دارد، این توجه حیاتی است. در برخی موارد گیجها دو مقیاس دارند که به صورت هم زمان نمایش داده میشود، و همین موضوع میتواند باعث سردرگمی شود. بهترین راهکار، تنظیم و نصب گیج بر اساس واحد غالب در آن مجموعه است. اگر نیاز به تغییر واحد دارید، از گیجهایی استفاده کنید که به صورت دیجیتال یا برچسبدار قابلیت تغییر مقیاس دارند.

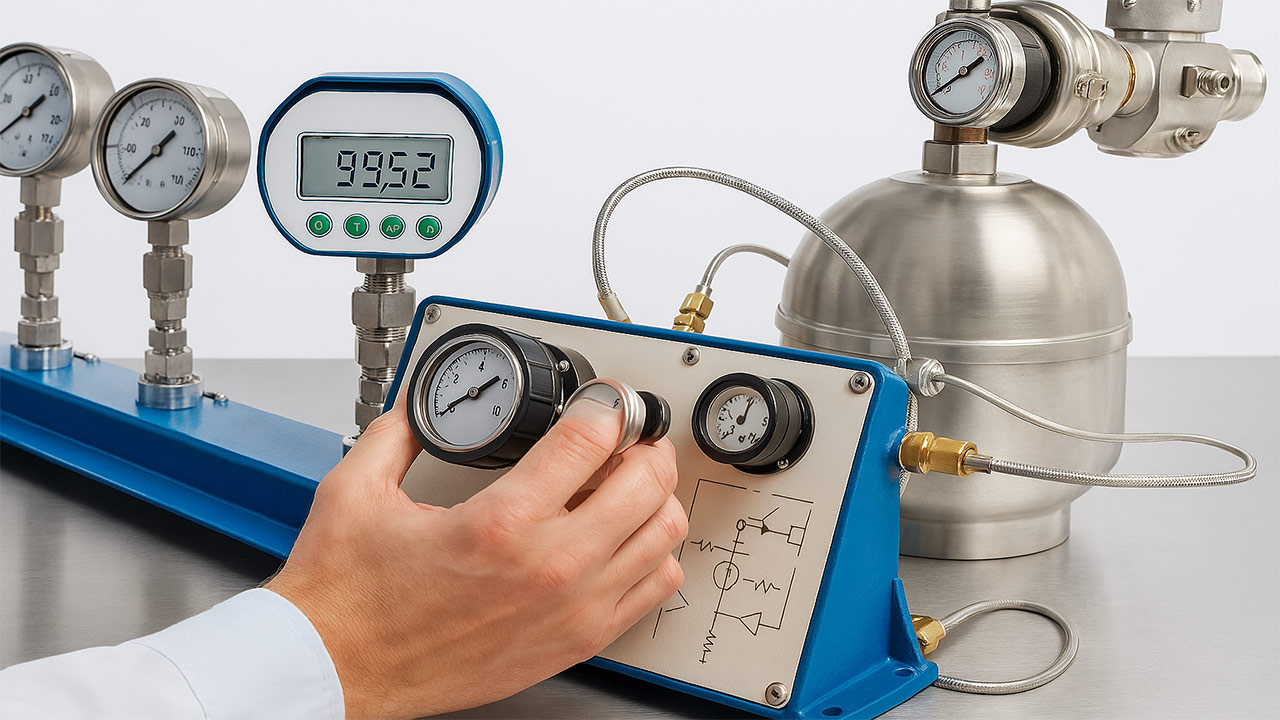

تشخیص خطوط اصلی و فرعی
روی صفحه هر گیج فشار، خطوطی وجود دارد که مقدار فشار را به صورت بصری مشخص میکند. خطوط اصلی معمولاً پررنگتر و با اعداد مشخص شدهاند، در حالی که بین آنها خطوط نازکتری وجود دارد که برای تقسیم بندی دقیقتر هستند. این خطوط فرعی، راهنمای خوبی برای تخمین فشار دقیقتر در زمانی هستند که عقربه بین دو مقدار اصلی قرار گرفته باشد. مثلاً اگر بین ۲۰ و ۳۰ چند خط فرعی وجود دارد، هر خط ممکن است ۲ واحد فشار را نمایش دهد. عدم توجه به این خطوط فرعی باعث میشود مقدار خوانده شده به صورت حدودی و با خطای بالا باشد. در فشارهای پایین یا سیستمهای حساس، حتی یک یا دو واحد خطا میتواند مشکل ساز شود. بنابراین یادگیری نحوه تشخیص این خطوط یکی از مهارتهای پایهای برای هر تکنسین است.
دقت به موقعیت دقیق عقربه
محل قرارگیری عقربه بر روی صفحه گیج دقیقاً بیانگر فشار در آن لحظه است، ولی برای اینکه خوانش دقیق باشد، باید موقعیت آن را با دقت تشخیص داد. اگر عقربه درست روی یک خط نیست و بین دو خط قرار گرفته، باید به صورت تقریبی ولی دقیق مقدار را تخمین بزنید. گاهی اوقات به دلیل لرزش سیستم یا نوسانات، عقربه کمی حرکت دارد که در این مواقع باید تا توقف کامل صبر کرد. همچنین مهم است بررسی کنید که عقربه به درستی برمیگردد و گیر نکرده باشد، زیرا این نیز نشانهای از خرابی احتمالی گیج است. توجه به جزئیات مکان عقربه، تفاوت بین یک خوانش درست و اشتباه را رقم میزند. در کارهای فنی، همین چند واحد اختلاف میتواند منجر به تصمیمگیریهای غلط شود. پس دقت در این مرحله حیاتی است و نباید دستکم گرفته شود.
مقایسه با محدوده نرمال
خواندن فشار از روی گیج تنها یک بخش از کار است؛ بخش مهمتر این است که بدانیم عدد خوانده شده در چه محدودهای قرار دارد. بسیاری از گیجها برای راحتی کاربر، بخشهایی از صفحه را رنگی کردهاند تا نشان دهنده محدوده ایمن، هشدار یا خطر باشند. اگر فشار ثبت شده خارج از محدوده مجاز باشد، باید سریعاً وضعیت سیستم بررسی شود و در صورت نیاز، اصلاحات فوری انجام گیرد. نادیدهگرفتن فشارهای غیرنرمال میتواند به خرابی تجهیزات، نشتی یا حتی انفجار منجر شود. بنابراین آشنایی کامل با بازه فشار استاندارد آن تجهیز خاص بسیار مهم است. گاهی ممکن است گیج سالم باشد ولی فشار نشان داده شده خارج از رنج عملکرد دستگاه باشد؛ در چنین شرایطی، مشکل از جای دیگریست. همیشه فشار را با رنج قابل قبول مقایسه کنید، نه فقط با اعداد روی گیج.

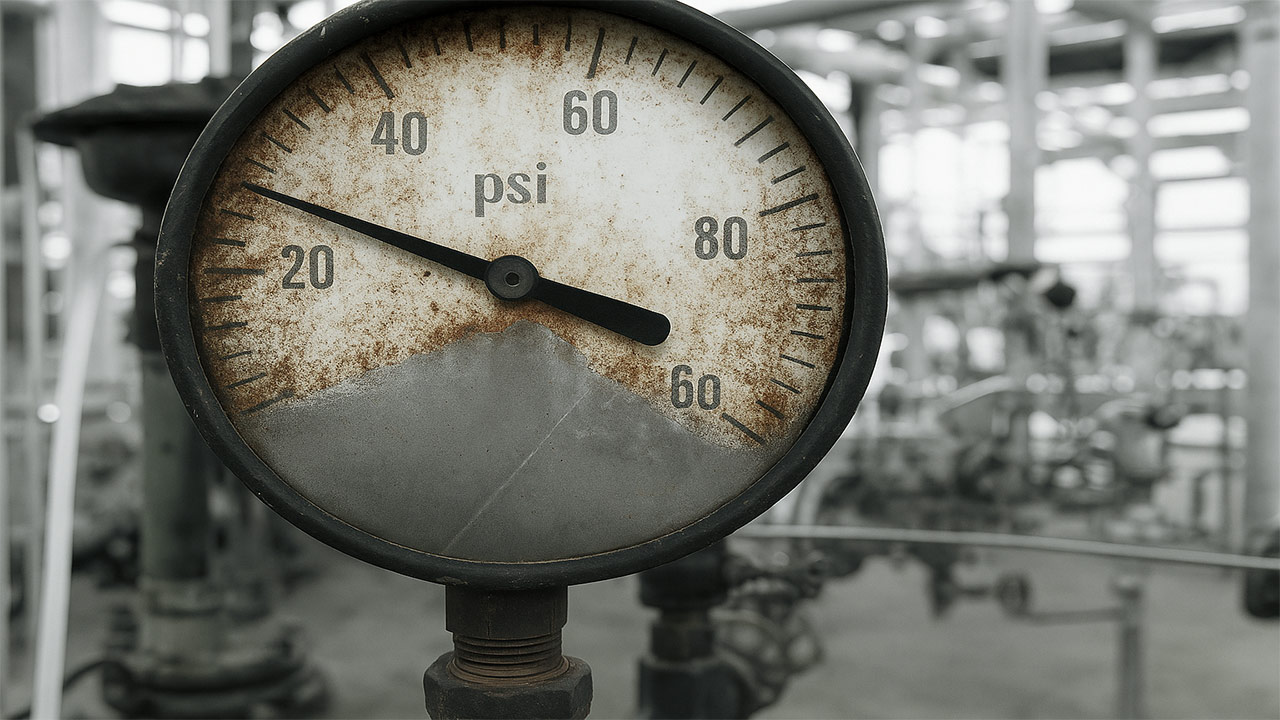

خطاهای رایج هنگام خواندن گیج فشار و راهکارها
خواندن نادرست گیج فشار میتواند به قیمت آسیب به تجهیزات یا حتی خطرات جانی تمام شود. بسیاری از خطاهایی که در هنگام خواندن گیج رخ میدهند، ناشی از بیدقتی یا عدم آشنایی با اصول اولیهی این کار هستند. با شناخت این اشتباهات رایج و راهکارهای ساده برای رفع آنها، میتوان دقت خوانش را بالا برد و از بروز مشکلات احتمالی جلوگیری کرد.
خواندن از زاویه اشتباه
یکی از رایجترین خطاها زمانی رخ میدهد که فرد گیج را از بالا، پایین یا زاویه کج مشاهده میکند. این حالت باعث خطای دید به نام “اختلاف منظر” یا پارالاکس میشود که عقربه را در موقعیتی غیرواقعی نشان میدهد. در این شرایط ممکن است عدد خوانده شده با فشار واقعی اختلاف داشته باشد. راهکار ساده است: چشم باید دقیقاً در امتداد عقربه و مرکز صفحه باشد. بعضی از گیجها یک آینه پشت عقربه دارند که اگر عقربه و تصویر آن در یک راستا باشند، یعنی زاویه دید درست است. این نکته ساده اما کاربردی، میتواند دقت خوانش را بسیار افزایش دهد.
بیتوجهی به واحد اندازهگیری
بسیاری از گیجها دارای بیش از یک واحد فشار هستند؛ مثلاً هم زمان بار و psi یا kPa را نمایش میدهند. اگر تکنسین بدون توجه به واحد مورد استفاده در سیستم، مقدار را از روی مقیاس اشتباه بخواند، نتیجهاش میتواند کاملاً غلط و خطرناک باشد. این اشتباه به ویژه در مواقعی که دو مقیاس عددی بسیار به هم نزدیکاند، بیشتر رخ میدهد. برای جلوگیری، قبل از هر خواندن، به واحد اندازهگیری و تناسب آن با تجهیز مورد نظر دقت کنید. در پروژههای حساس، بهتر است واحدها روی گیج برچسب گذاری یا حتی مشخص شده باشند. این دقت ساده میتواند از اشتباهات بزرگ جلوگیری کند.
نادیده گرفتن خطوط فرعی بین اعداد
در بسیاری از گیجها، بین اعداد اصلی، خطوط فرعی قرار دارند که تقسیمات دقیقتر را نشان میدهند. اگر فرد فقط اعداد اصلی را در نظر بگیرد و این خطوط فرعی را نادیده بگیرد، دقت خوانش به شدت کاهش مییابد. این موضوع در زمانی که مقدار فشار بین دو عدد قرار دارد، اهمیت زیادی پیدا میکند. تکنسین باید بتواند مقدار تقریبی را بر اساس موقعیت عقربه بین خطوط فرعی، دقیقتر تخمین بزند. خواندن فشار به صورت حدودی، مخصوصاً در فشارهای پایین یا سیستمهای حساس، میتواند منجر به تصمیمهای اشتباه شود. تمرین در شناخت این خطوط و تخمین درست عدد نهایی، یکی از مهارتهای مهم در کار با گیج فشار است.
خواندن گیج خراب یا نیازمند کالیبراسیون
اگر گیج فشار به درستی کالیبره نشده باشد، یا دچار آسیب مکانیکی مثل گیر کردن عقربه یا نشت در لوله بوردون باشد، عددی که نمایش میدهد قابل اعتماد نیست. بسیاری از کاربران به اشتباه به عدد نمایش داده شده اعتماد میکنند بدون اینکه از وضعیت عملکرد خود دستگاه مطمئن باشند. برای جلوگیری از این خطا، باید گیجها در بازههای منظم مورد بازرسی و کالیبراسیون قرار گیرند. علائمی مانند لرزش غیرعادی عقربه یا باقی ماندن آن در یک نقطه، نشانههایی از خرابی هستند. استفاده از گیج استاندارد و دارای تاییدیه کالیبراسیون، یکی از اصول ایمنی مهم در صنعت است.
بیتوجهی به محدوده نرمال فشار دستگاه
هر تجهیز صنعتی دارای یک بازهی فشار مجاز یا اصطلاحاً محدوده کاری نرمال است که خارج شدن از آن ممکن است باعث خرابی یا خطر شود. اگر خواندن گیج بدون آگاهی از این محدوده صورت گیرد، ممکن است فشار بیش از حد یا بسیار پایین نادیده گرفته شود. در بسیاری از گیجها، بخشهای رنگی یا علامت گذاری شده برای نمایش این محدوده وجود دارد. نادیده گرفتن این نشانهها میتواند باعث فعالیت دستگاه در شرایط خطرناک شود. بهترین راهکار این است که کاربر از قبل با محدوده استاندارد تجهیز آشنا باشد و مقادیر نمایش داده شده را همیشه با آن مقایسه کند. این کار هم ایمنی سیستم را تضمین میکند و هم عمر مفید دستگاه را افزایش میدهد.
