ترانسمیتر فشار

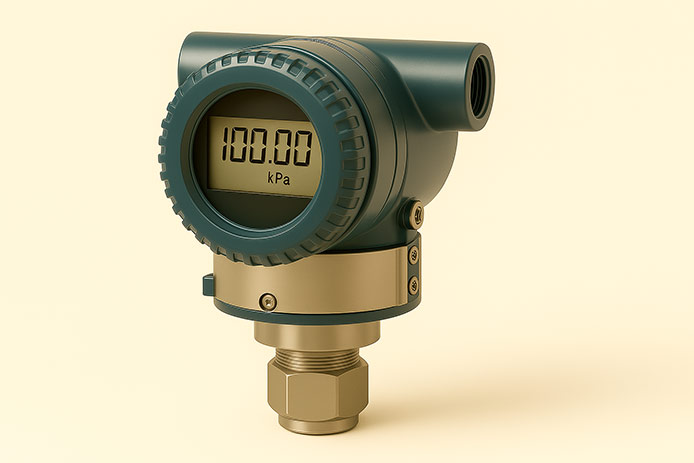

ترانسمیتر فشار چیست؟

ترانسمیتر فشار وسیله ای پیشرفته و تخصصی هستند که وظیفه تبدیل فشار اندازه گیری شده به سیگنال الکتریکی یا دیجیتال را بر عهده دارند. ترانسمیتر فشار این داده ها را برای کنترل و مانیتورینگ در اختیار اپراتورها و سیستم های اتوماسیون قرار می دهد. با این ابزار، اندازه گیری دقیق و بی دردسر فشار در انواع محیط های صنعتی میسر می شود.

به کارگیری ترانسمیتر فشار نقش مهمی در پیشگیری از معضلاتی چون بروز کاویتاسیون، کاهش ناگهانی دبی، ایجاد شکست و ترک در قطعات مکانیکی، افزایش لرزش های نامطلوب، تشدید آلایندگی صوتی، فرسایش زودهنگام اجزاء و همچنین بهره وری بیشتر سیستم ایفا می کند. با نظارت دقیق بر فشار و پایش مداوم مقادیر مرتبط، می توان شرایط عملیاتی را تا حد مطلوب تنظیم و از آسیب های جدی به تجهیزات، افت عملکرد و کاهش کیفیت فرآیند جلوگیری کرد.

قیمت ترانسمیتر فشار به چه عواملی بستگی دارد؟

هنگام خرید این دستگاه، بدون اغراق، قیمت ترانسمیتر فشار اولین فاکتوری است که ذهن خریدار را مشغول می کند. جالب است بدانید این قیمت ثابت نیست و عوامل متعددی در شکل گیری آن اثرگذار هستند. هر سازنده و هر مدل، بازه قیمتی متفاوتی را پوشش می دهد که بررسی آن برای به دست آوردن ارزش واقعی محصول اهمیت دو چندان دارد.

پیشنهاد همیشگی متخصصان، مقایسه دقیق امکانات، سطح دقت و خدمات پس از فروش مدل های مختلف، قبل از نهایی کردن خرید ترانسمیتر فشار است. همچنین ویژگی هایی مانند محدوده اندازه گیری، نوع سیگنال خروجی، مقاومت در برابر شرایط محیطی و جنس اجزای داخلی، نقش تعیین کننده ای در تعیین قیمت ایفا می کنند. خوشبختانه در سایت ما لیست دقیق قیمت ها، همراه با توضیحات کامل درباره ویژگی محصولات آماده مطالعه و مقایسه است تا راحت ترین انتخاب ممکن فراهم شود.

انواع ترانسمیتر فشار

انتخاب صحیح و کارآمد ترانسمیتر فشار بستگی به شناخت نوع و کاربرد مدل های مختلف این محصول دارد. هر صنعتگر یا مدیر،باید بداند تفاوت بین مدل گیج و تفاضلی دقیقاً از کجا شروع می شود و مزایای تخصصی هر کدام چیست. امروز مهندسان حرفه ای معتقدند آشنایی کامل با این دسته بندی، شانس موفقیت پروژه و سلامت تجهیزات را دوچندان می کند. به همین دلیل، در فروشگاه ما مجموعه ای از پیشرفته ترین و متنوع ترین مدل ها همراه با ضمانت قیمت و اصالت کالا برای شما آماده است تا تصمیم خرید حرفه ای، ساده و سریع باشد.

ترانسمیتر فشار گیج

ترانسمیتر گیج ساده ترین و پرطرفدارترین مدل بازار است؛ به خصوص در صنایعی که فشار نسبت به هوای محیط سنجیده می شود. اگر پروژه ای روی مخازن آب، سیستم های لوله کشی شهری یا حتی خطوط گاز متمرکز دارید، این مدل انتخاب هوشمندانه ای خواهد بود.

در این مدل، خروجی سنسور همیشه فشار سیال را نسبت به فشار اتمسفر اندازه می گیرد؛ یعنی اگر فشار درون لوله مقداری کمتر یا بیشتر از هوای آزاد باشد، دستگاه دقیقاً همان عدد را به اتاق کنترل اعلام می کند. مناسب بودن قیمت ترانسمیتر فشار و استفاده آسان از آن، از جمله مزایای این مدل ترانسمیتر محسوب می شود.

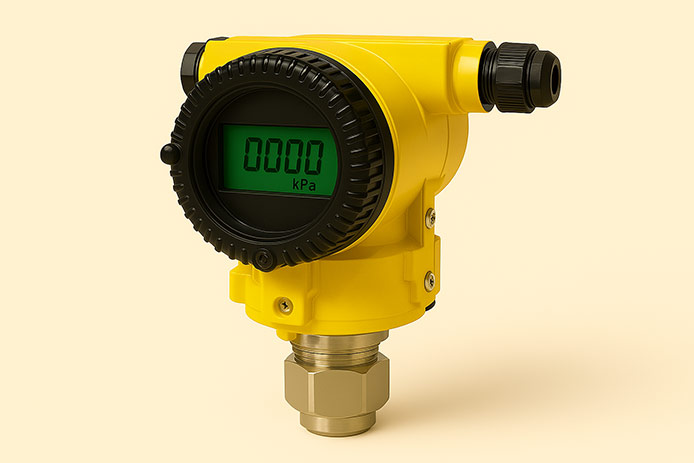

ترانسمیتر فشار مطلق

صنایع داروسازی، مواد غذایی و فرایندهای حساس همیشه به دقتی بیشتر از مدل های ساده نیاز دارند. ترانسمیتر مطلق برخلاف مدل گیج، فشار را نسبت به فشار خلأ کامل (یعنی جایی که اصلاً هوا وجود ندارد و فشار برابر صفر مطلق است) اندازه می گیرد.

در مواقعی که حتی کوچک ترین اخلال در فشار می تواند باعث تغییر کیفیت محصول شود (مثلاً در پر کردن سرنگ های دارویی یا بسته بندی مواد غذایی)، انتخاب این مدل ضروری است. مزیت اصلی این ترانسمیترها، دقت بسیار بالا و ثبات عملکرد حتی در محیط های همراه با رطوبت و حرارت یا گرد و غبار است.

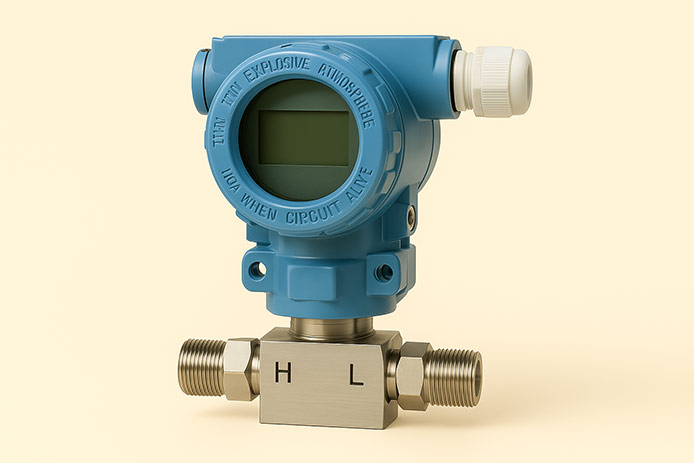

ترانسمیتر فشار تفاضلی

آیا نیاز دارید اختلاف فشار را بین دو نقطه مختلف اندازه بگیرید؟ ترانسمیتر تفاضلی همان چیزی است که به آن احتیاج دارید. این مدل دست راست مهندسانی است که سر و کارشان با کنترل فرآیند و خطوط مهم می باشد. دستگاه، دو ورودی مجزا برای فشار دارد و اختلاف میان آن دو را به صورت سیگنال دقیق و قابل اطمینان اعلام می کند. اهمیت بالای این سنسورها در کنترل وضعیت فیلترها یا حفاظت از تجهیزات گران قیمت کاملاً مشهود است. اگر به دنبال ابزار دقیق و حساس برای مانیتورینگ صنعتی هستید، ترانسمیتر تفاضلی انتخابی بی رقیب است.

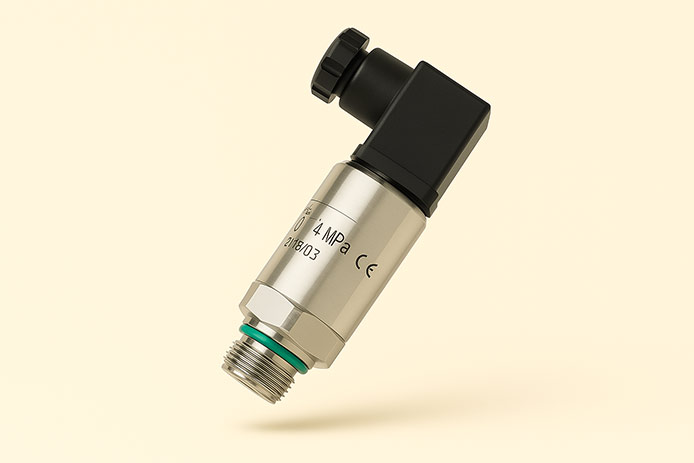

ترانسمیتر فشار خلأ

در برخی فرآیندها، فشار محیط به قدری پایین است که اعداد منفی، استاندارد خوانده می شوند. محیط های آزمایشگاهی و خطوط صنعتی  که با پمپ های خلأ کار می کنند دقیقاً همین ویژگی را دارند. ترانسمیتر خلا همان ابزار دقیقی است که این فشارهای بسیار پایین تر از جو را با دقت می سنجد.

طراحی این مدل باعث می شود سنسور در برابر ذرات ریز یا بخارات شیمیایی آسیب نبیند و در عین حال اعداد دقیقی به کاربر بدهد. اگر کسب و کارتان با واکنش های شیمیایی حساس یا فرآیندهای خلأ درگیر است، هرگز بدون این مدل پروژه را شروع نکنید.

ترانسمیتر فشار دیجیتال

دنیای امروز، دنیای داده و نمایشگر دیجیتال است. ترانسمیتر دیجیتال با قابلیت مانیتورینگ همزمان چند پارامتر، نمایش دقیق داده روی صفحه و ارسال مستقیم اطلاعات به اتوماسیون صنعتی، زندگی را برای اپراتورهایی که دقت و سرعت را با هم می خواهند آسان کرده است.

در این مدل، تغییرات فشار حتی در رنج های بسیار جزئی بدون کوچک ترین خطا ثبت می شود. از سویی قابلیت کالیبره کردن و آلارم دهی سریع، خیال کاربر را بابت اطمینان از امنیت و سلامت خطوط راحت می کند. این مدل برای کارخانه های پیشرفته و پروژه های مبتنی بر سیستم های PLC و SCADA، نقطه پرتاب هوشمندانه ای به حساب می آید.

ترانسمیتر فشار دیافراگمی

حتماً خطوط اسیدی، پروژه های فاضلاب صنعتی یا فرآیندهای خورنده را می شناسید. در این محیط ها، اگر یک سنسور معمولی نصب شود، سریعاً تخریب یا از کار افتاده می شود. اما ترانسمیتر دیافراگمی با محافظت چند لایه و سنسور یکپارچه، برای خطوط خورنده و سیالات غلیظ  کاملا مناسب است. دیافراگم مقاوم در برابر خوردگی و فشارهای بالا، علاوه بر افزایش عمر ابزار، دقت اندازه گیری فشار را نیز در این محیط های ویژه تضمین می کند.

چگونگی عملکرد ترانسمیتر فشار

ترانسمیتر فشار ابزارهایی هستند که این اطلاعات را با سرعت و دقت بالا منتقل می کنند، آن هم بدون واسطه و وقفه. اساس کار این دستگاه بر پایه سنسور فشار داخلی است که با کوچک ترین تغییرات فشار، واکنش نشان داده و سیگنالی متناسب با مقدار واقعی ارسال می کند.

بدون کمک این ابزار، هیچ کنترلی در خطوط اتوماسیون امروزی معنی ندارد. با آشنایی با نحوه عملکرد، می توانید در زمان عیب یابی، انتخاب و حتی نصب دستگاه، حرفه ای ظاهر شوید و از مشکلات رایج جلوگیری کنید. به همین دلیل همیشه توصیه می کنیم، قبل از خرید ترانسمیتر فشار، یکبار مراحل عملکرد این تجهیزات را مرور کنید.

• تبدیل فشار به سیگنال

در مرحله اول، عنصر حسگر (سنسور) با واسطه دیافراگم یا المنت، فشار فیزیکی محیط را حس می کند. این حسگر، فشار را به صورت مکانیکی به تغییرات مقاومت یا ظرفیت تبدیل می کند. بسته به تکنولوژی ساخت، نقش اجزای نیمه هادی، سرامیک یا فلزات خاص، دقت و پایداری ترانسمیتر مشخص می شود.

• تبدیل سیگنال به خروجی قابل خواندن

خروجی اولیه یک سیگنال ضعیف و خام است! بخش الکترونیکی دستگاه، این سیگنال را تقویت و فیلتر می کند تا سروصدا و خطای محیطی حذف شود. سپس بر اساس مدل دستگاه، خروجی استاندارد (مانند ۴-۲۰mA، یا پروتکل های هوشمند) تولید می کند که توسط PLC یا نمایشگر خوانده می شود.

• ارسال، مانیتورینگ و پاسخ به شرایط بحرانی

پس از تبدیل سیگنال، داده ها مستقیماً به پنل کنترل یا مانیتورینگ ارسال می شود. در مدل های هوشمند، حتی می توان آلارم های پیشگیرانه، کالیبره خودکار یا عیب یابی از راه دور را فعال کرد تا همیشه از عملکرد بدون نقص دستگاه مطمئن باشید.

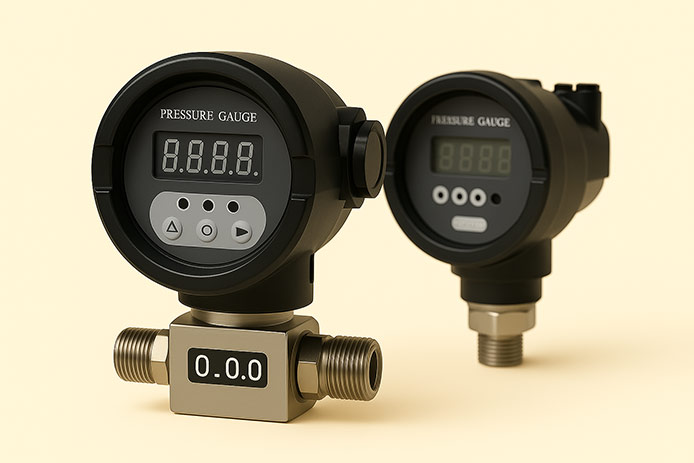

کاربرد ترانسمیتر فشار چیست؟

در هر واحد صنعتی، ابزار دقیق تصمیم ساز لحظات بحرانی است. ترانسمیتر فشار علاوه بر اینکه اطلاعاتی از وضعیت گاز و مایعات خطوط تولید ارائه می دهند، در کنترل و حفاظت سیستم ها نقش عملیاتی دارند. مهندسین حرفه ای باور دارند که حذف این ابزار به معنای از دست دادن کنترل کیفیت فرآیند و بالا رفتن ریسک آسیب های هزینه بردار است.

این نوع ترانسمیتر، عضو مهم سیستم های اندازه گیری و پایش در هر صنعت است و بهره گیری از آن مزایای بی شماری را به همراه دارد. به کمک این محصول می توان فشار گاز و مایعات را در خطوط فرایندی با بالاترین دقت اندازه گیری کرد. کنترل فشار سیستم های حساس، مانیتورینگ و حفاظت تجهیزات در برابر فشار غیرمجاز و افزایش کارایی خطوط تولید، از مهم ترین کاربردهای این مدل ترانسمیتر محسوب می شوند.

همچنین این ابزار سطح مایعات در مخازن را اندازه گیری می کند و با ارسال سیگنال به PLC یا سیستم های کنترل اتوماسیون، مدیریت فرآیندهای صنعتی را تضمین می کند.

بهترین برند های ترانسمیتر فشار

در بازار جهانی، برندهای شناخته شده ای عرضه کننده ترانسمیتر فشار هستند که هر کدام به اعتبار و تجربه خود افتخار می کنند. تولیدات این برندها، با تست های دقیق و استانداردهای بین المللی روانه بازار می شوند تا خیال مصرف کننده بابت کیفیت و عملکرد دستگاه راحت باشد. در سایت ما این برندها همراه با گارانتی اصالت قابل تهیه اند و مشاوران تخصصی جهت انتخاب مدل مناسب راهنمایی لازم را ارائه می کنند.

• Rosemount

نام Rosemount مترادف با کیفیت و دوام است؛ به  خصوص در پالایشگاه ها و پروژه های بزرگ که خطا در ابزار دقیق عملاً معنایی ندارد. دقت بالا، طول عمر زیاد و پشتیبانی فنی گسترده، Rosemount را به انتخاب شماره یک متخصصان ابزار دقیق در دنیا بدل کرده است.

• Yokogawa

این ترانسمیتر ژاپنی، برای پروژه های حساس و تحقیقاتی عالی است. ترانسمیترهای این برند با دقت و حساسیت مثال زدنی، عملکرد بی نقص حتی در شرایط محیطی دشوار دارند؛ اگر آزمایشگاه یا بخش تحقیق و توسعه دارید، Yokogawa بهترین گزینه است.

• WIKA

اگر دنبال یک برند منعطف و مناسب برای رنج گسترده پروژه ها هستید، WIKA همیشه جزو اولین پیشنهاد ها است. این برند آلمانی به خاطر تنوع مدل ها، کیفیت ساخت عالی و قیمت منطقی بسیار محبوب است؛ به  خصوص در پروژه های عام و تخصصی نفت، گاز و صنایع سبک.

• Siemens

این برند آلمانی را می توان جزو بهترین تجهیزات هوشمند صنعتی دانست. هماهنگی بی نقص با اتوماسیون، سهولت راه اندازی و امنیت بالا، دلایل خرید ترانسمیتر فشار این برند برای خطوط تولید و کارخانه های مدرن است.

• Endress+Hauser

این برند سوئیسی دارای دقت و عملکرد عالی در فرآیندهای حساس شیمیایی و دارویی است. محصولات E+H با تکنولوژی های روز دنیا، ابزار دقیق را یک قدم به اطمینان کامل نزدیک تر می کنند.

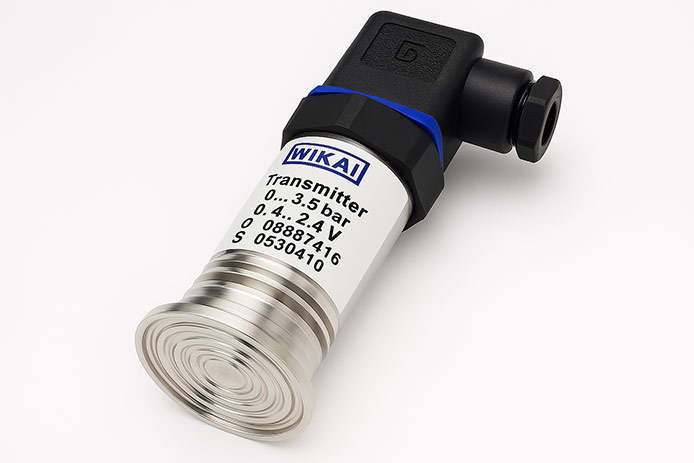

نحوه انتخاب ترانسمیتر فشار مناسب

خرید ترانسمیتر فشار مناسب شاید در ظاهر ساده به چشم بیاید، اما واقعیت این است که یک انتخاب درست می تواند بازوی اطمینان و ماندگاری سیستم ابزار دقیق پروژه شما باشد. هر روز ده ها مهندس و مدیر صنعتی طی تماس با مشاوران فنی نوین صنعت شاپ لزوم توجه به جزئیات انتخاب را یادآوری می کنند. چرا؟ چون انتخاب اشتباه نه تنها باعث خاموشی خطوط و خرابی تجهیزات بعد از مدتی کوتاه می شود، بلکه هزینه های جانبی نگهداری و تعویض هم حسابی بالا خواهد رفت.

همه ی پروژه ها و کاربردها یک نسخه واحد ندارند؛ پس اگر می خواهید از سرمایه گذاری خود نتیجه ای مطمئن، بادوام و امن بگیرید، باید هنگام خرید ترانسمیتر فشار، دقیق و با دانش فنی قدم بردارید. در ادامه، هر آن چه باید برای یک خرید هوشمند و بی دردسر از نوین صنعت شاپ بدانید به شما می گوییم، تا خرید ترانسمیتر فشار ساده و مطمئن جلو برود.

• نوع فشار قابل اندازه گیری

اولین گام پیش از سفارش، مشخص کردن دقیق نوع فشاری است که می خواهید اندازه گیری شود؛ فشار گیج (نسبت به محیط)، فشار مطلق (نسبت به خلأ) یا فشار تفاضلی (اختلاف دو نقطه). برای مثال، اگر در خط تولید اختلاف فشار میان فیلتر و پمپ اهمیت دارد، باید مدل تفاضلی بگیرید؛ اگر روی مخزن بسته یا اتوکلاو کار می کنید، نیاز به فشار مطلق دارید. انتخاب نوع اشتباه مساوی با اختلال فرایند است.

• محدوده فشار کاری

برای هر پروژه باید دستگاهی سفارش دهید که محدوده اندازه گیری آن کاملاً مطابق با فشار واقعی محیط باشد. انتخاب مدل با رنج بیش از حد زیاد یا کم، دقت سیستم را پایین می آورد و حتی ممکن است دستگاه سریع آسیب ببیند. قبل از ثبت سفارش با کارشناسان نوین صنعت شاپ میزان فشار کاری را با دقت چک کنید تا دچار خطای رایج نشوید.

• سازگاری با سیال یا گاز

سیالی که دستگاه در آن نصب می شود اهمیت بالایی دارد: آب شهری، بخار اشباع، سیال اسیدی یا گازهای خورنده هرکدام به متریال و ساختار خاصی نیاز دارند. اگر سیال خورنده است باید حتماً بدنه و دیافراگم از فولاد ضدزنگ یا آلیاژ مقاوم باشد؛ در غیر این صورت دستگاه خیلی زود فرسوده می شود.

• دقت اندازه گیری

دامنه حساسیت و دقت سنجش، در خطوط دقیق یا فرایندهای کنترلی اهمیت دارد. هر چقدر پروژه پیچیده تر و حساس تر باشد (مثل صنایع دارویی)، دستگاه باید دقت بالاتر و خطای کمتر داشته باشد. مشخصات دقت روی هر مدل درج شده و می توانید با درخواست مشاوره، دقیق ترین مدل را برای پروژه  خود انتخاب کنید.

• نوع سیگنال خروجی

مطابق با سیستم کنترل یا اتوماسیون پروژه باید نوع خروجی دستگاه همخوان باشد؛ آنالوگ (۴-۲۰ میلی آمپر)، دیجیتال، HART یا Modbus. انتخاب دقیق این گزینه، کار راه اندازی و تنظیم با PLC یا نمایشگر را سریع و مطمئن می سازد. کارشناس فنی نوین صنعت شاپ در این مورد بهترین مدل را برای شما پیشنهاد خواهد کرد.

• مقاومت در برابر شرایط محیطی

دمای بالا یا پایین، رطوبت، خوردگی، لرزش یا حتی انفجار پذیری از جمله شرایطی است که باید در خرید ترانسمیتر فشار لحاظ کنید. مدل هایی با کلاس حفاظت IP66 یا ATEX برای محیط های خشن و خطرناک توصیه می شوند تا هم امنیت، هم عمر بالا تضمین گردد.

نکات خرید ترانسمیتر فشار

برای اینکه خرید ترانسمیتر فشار دقیق و بدون ریسک انجام شود، لازم است به پارامترهای فنی و محیطی توجه ویژه داشته باشید. بررسی این موارد تخصصی از اتلاف هزینه و زمان جلوگیری کرده و تضمین می کند محصول نهایی با شرایط کاری شما مطابقت داشته باشد.

• نوع فشار قابل اندازه گیری

اولین قدم، مشخص کردن بازه فشار عملیاتی است. انتخاب رنج درست باعث می شود هم دقت اندازه گیری حفظ شود هم دستگاه عمر بیشتری داشته باشد؛ محدوده خیلی بالا یا پایین نسبت به نیاز، همیشه باعث خرابی پیش از موعد یا خطای حاد در عملکرد می شود.

• رنج اندازه گیری فشار

نوع سیال (آب، هوا، گاز خورنده، سیالات چسبناک)، دما، رطوبت و آلودگی محیط، همگی روی انتخاب مدل مناسب تاثیر می گذارند. برای فرآیندهای خورنده باید سراغ مدل های دیافراگمی با بدنه استیل یا آلیاژهای مقاوم بروید؛ در پروژه های پاک و دمای ثابت، مدل های معمولی هم کافی هستند.

• دقت اندازه گیری

دقت و رزولوشن، تفاوت قیمت و کیفیت را ایجاد می کنند. بسته به حساسیت فرایند، ممکن است لازم باشد دستگاهی با دقت بسیار بالا یا متوسط تهیه کنید. برای مثال در صنایع دارویی، کوچک ترین خطا قابل قبول نیست، پس باید سراغ مدل حرفه ای بروید؛ اما در خطوط ساده تر، مدل های معمولی هم کفایت می کنند.

• نوع خروجی سیگنال

طبق اتوماسیون صنعتی و محدودیت های سیستم کنترلی، باید دستگاهی بخرید که خروجی مناسب (آنالوگ – ۴ تا ۲۰ میلی آمپر، ولتاژی، دیجیتال، HART یا حتی Modbus) داشته باشد. اگر سیگنال ترانسمیتر فشار با سیستم اتوماسیون شما مطابقت نداشته باشند، هزینه و دردسر زیاد و حتی توقف خط حتمی خواهد بود.

• جنس بدنه و مقاومت در برابر سیالات و دما

بخش عمده ای از طول عمر ترانسمیتر فشار به بدنه و متریال ساخت بستگی دارد. اگر محیط مرطوب، اسیدی یا حتی انفجاری است، بدنه استیل یا مدل هایی با درجه حفاظت بالا (IP66، IP68، ضد انفجار) توصیه می شود.
